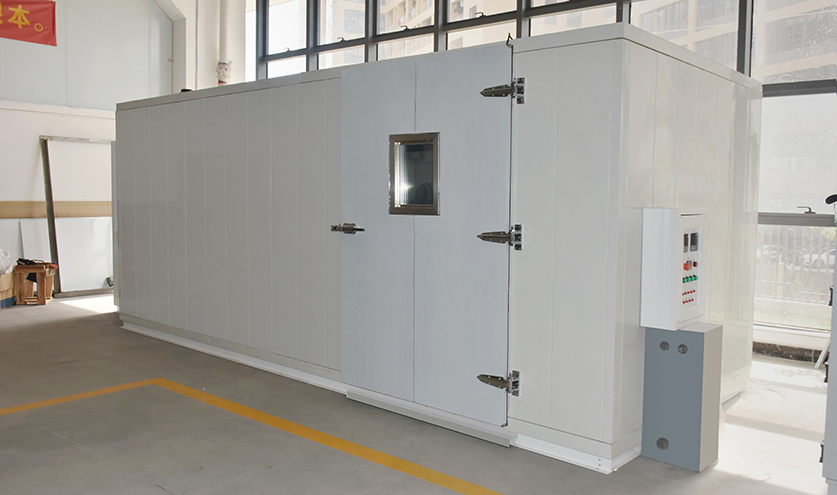

大型精密設備車入式環境試驗艙的制冷系統一般都會(huì )采用復疊式制冷系統，它主要是由兩個或兩個以上的單級（或雙級）壓縮制冷循環系統組成的制冷裝置，這種設計使得設備具有較大的工作溫區，因此無論是在普冷領域還是在低溫電子、低溫醫學、冷凍干燥、氣體液化等低溫領域，都有比較大的實用價值。

因此星拓歸納了車入式環境試驗艙復疊式制冷系統的組成部分，幫助用戶更加了解自己所購設備的構成原理。

• 高壓系統

由高壓壓縮機、冷凝器、節流閥、冷凝蒸發器組成。

• 低壓系統

由低壓壓縮機、冷凝蒸發器、節流閥、蒸發器組成。

• 高溫部分

系統中制冷劑的蒸發是用來使低溫部分系統中制冷劑冷凝,而只有低溫部分系統的制冷劑在蒸發時才制取冷量。高溫部分和低溫部分用一個冷凝蒸發器聯系起來,它既是高溫部分的蒸發器,又是低溫部分的冷凝器。

• 低溫級部分

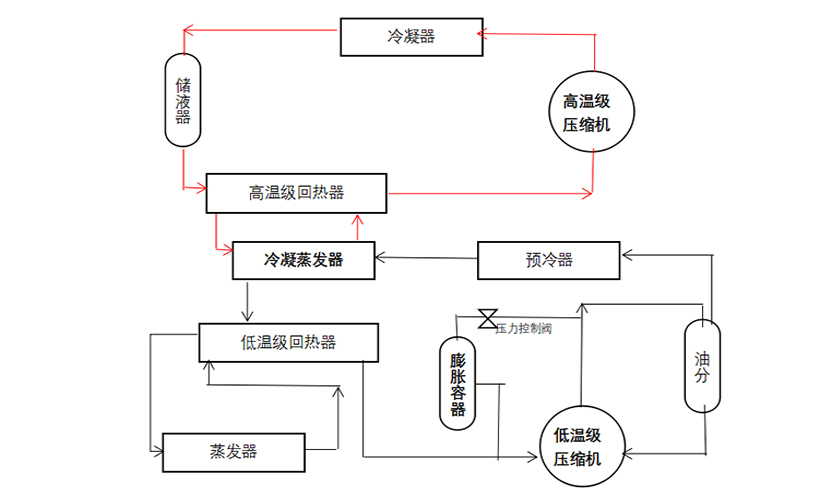

來自蒸發器的低溫制冷劑氣體，經過低溫級回熱器后，再經過低溫級壓縮機壓縮后進入油分，低溫制冷劑中的潤滑油在油分中大部分被分離出來，潤滑油返回壓縮機，含油量很少的制冷劑氣體進入預冷器中被預冷，然后進入冷凝蒸發器中。在冷凝蒸發器中，低溫制冷劑放出的熱量被高溫制冷劑吸收，高溫制冷劑蒸發的同時，低溫制冷劑冷凝，冷凝后的低溫制冷劑經過干燥過濾器、低溫級回熱器，再經過節流閥進入蒸發器中，完成一個制冷循環。

• 高溫級部分

在冷凝蒸發器中吸熱后蒸發的高溫制冷劑氣體，被高溫級壓縮機吸入壓縮后進入風冷冷凝器中冷凝，放出熱量給冷卻介質，冷凝后的高溫制冷劑液體進入儲液器，然后經過干燥過濾器、節流閥進入冷凝蒸發器中，完成一個制冷循環。

• 冷凝蒸發器

車入式環境試驗艙一般是采用套管式換熱器或板式板式換熱器。用套管式換熱器做冷凝蒸發器時，通常為管內蒸發，管間冷凝。即高溫部分的制冷劑在管內蒸發，低溫部分的制冷劑在管間冷凝。用板式換熱器做冷凝蒸發器時，一般在高溫級的制冷劑入口裝有制冷劑液體分配器，使液體制冷劑均勻流入各通道。

• 膨脹容器

復疊機組停止運轉時,由于系統內的溫度升高到了環境溫度,低溫制冷劑全部氣化成過熱蒸汽,并且將高于規定的最大工作壓力,這種情況是不允許的。因此要在系統中接入一個膨脹容器,以便在停機后大部分的制冷劑蒸汽進入膨脹容器中,膨脹容器可以接到吸氣管上,也可以接到排氣管上,接到吸氣管上時,膨脹容器所需要的容積較小,因而比較合理 。

• 制冷劑

低溫復疊制冷機組大都以R22/ R23 為制冷劑。

以上就是車入式環境試驗艙復疊制冷系統的組成部分。執行試驗時設備在啟動復疊式制冷裝置時，一般是先啟動高溫部分，再啟動低溫部分。因此操作人員應嚴格按照規定流程步驟進行試驗。
