隨著時代的發展和社會(huì )的需要,需要安裝監控攝像頭的地方越來越多,不僅僅是學校、工作場合、商場的內部安裝攝像頭來監控全局,不僅僅可以記錄下發生的情況,還可以保障人的安全。在大街小巷的室外場合,監控攝像頭更是大量運用,形成監控網絡(luò )對室外進行全局監控。而室外攝像頭使用壽命和安全性能受沙塵、雨水等外界環境影響，一旦產品進水引起短路，產品容易燒毀造成安全事故和經濟損失。所以，為了保證攝像頭的安全性和正常使用，消費者對室外型攝像頭提出了較高的防水性能要求。本文將針對攝像頭的外殼防水等級標準進行淺析，并介紹浸水（壓力等效）試驗和氣密等效試驗這兩種試驗的方法及優缺點，以期為業界提供參考。

IPX7防水等級標準解析

目前室外攝像頭通常采用國家標準GB/T 4208-2017 《外殼防護等級（IP代碼）》中的IPX7的標準。IP是 Ingress Protection的縮寫，IP代碼表明外殼對人接近危險部件、防止固體異物或水進入的防護等級。其由代碼字母IP(國際防護）、第一位特征數字、第二位特征數字、附加字母以及補充字母組成。其中“IPX7”等級要求的含義為防短時間浸水的影響，要求將外殼浸入水中并且外殼底面在水面下至少1米，外殼頂部至少在水面下15cm，持續30min后，取出檢測產品查看內部進水量，未達到有害程度。

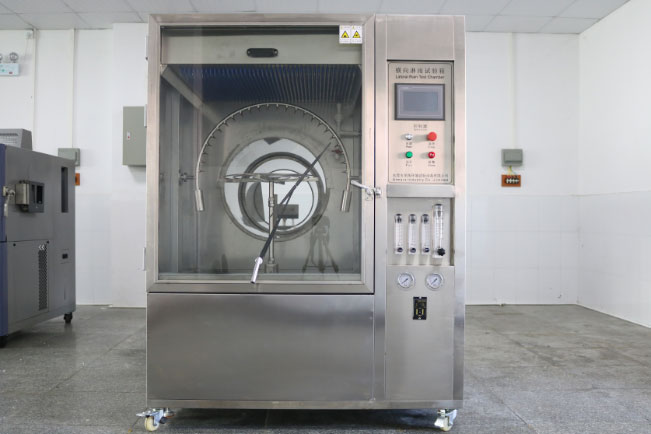

圖1 橫向淋雨試驗箱

浸水（壓力等效）試驗

01試驗環境

浸水（壓力等效）試驗時，推薦環境條件如下：溫度：15℃~35℃；相對濕度：25%RH~75%RH；大氣壓力：1個標準大氣壓。

02試驗方法

一般的室外型智能攝像頭外型尺寸為長×寬×高=250mm×100mm×80mm，其中高度為80mm。

同時我們通過公式（1）得到水下不同位置產生的壓力值，然后使用壓力浸水試驗機模擬等效壓力替代大型試驗水箱進行試驗。

對于水下壓力來說，可由以下公式得到產生的壓強：

式中：

P——壓強，單位為N/㎡；

ρ——液體密度，水的密度為1×103kg/m3；

g——重力加速度取9.8N/kg，為方便計算通常取10N/kg；

h——壓點到液面的高度，單位為米 。

由上式可知，水下1m處的壓力約為10000N/㎡(單位也叫帕)，相當于0.1個標準大氣壓 。

將攝像頭產品全部浸入水中且使水剛好漫過產品的頂部，同時通過空氣壓縮機使壓力浸水試驗機內部腔體內的空氣壓強增加相應的氣壓值，等效使產品底部的水壓保持在0.1個標準大氣壓下，試驗持續時間為30min，試驗布置圖如1所示。

03接受條件

試驗后，檢查試驗產品外殼內進水的情況。一般說來，室外型攝像頭外殼內部不應進水。如果外殼內部進水，應不能影響設備的正常操作或破壞安全性。

對于外殼有泄水孔的設備，需要確認進水不會(huì )聚集在帶電部分且能排出，不會(huì )對設備造成損害。
